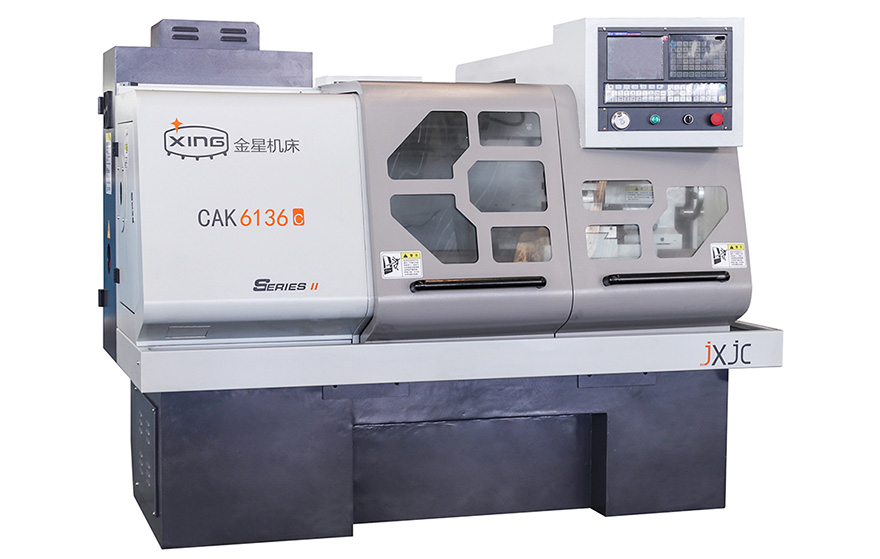

CAK6136c數控車床
產品描述
CAK6136c數控車床主要用于加工軸類、盤類件、殼體件、模具等精度高的零件，其較高的加工性能和可拓展性能使其廣泛應用于各種精密零件的加工中。
CAK6136c數控車床是我公司開發設計的具有自主知識產權的產品之一。該機床采用機電一體化結構，應用三維設計軟件進行優化設計，并進行有限元分析，使機床結構設計更加合理，機床剛性、精度保持性、可靠性趨近完美。通過引進先進的設計理念，科學的設計手段，解決了傳統設計無法回避的不足。

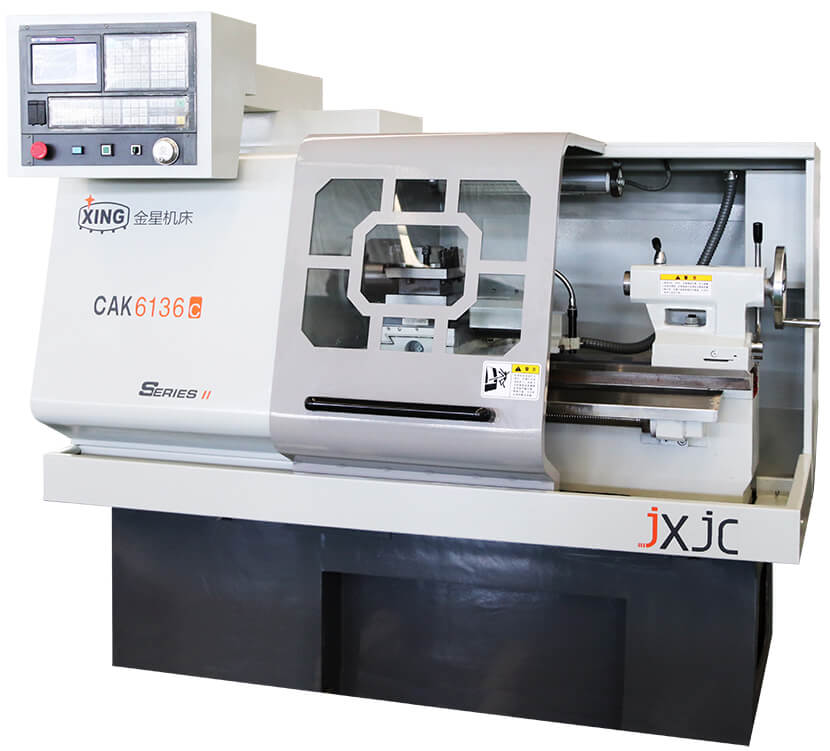

圖為CAK6136c數控車床500機型
數控車床視頻展示
產品優勢
1、床身采用高標鑄鐵(HT300)一次成型鑄造，剛性好，抗振能力強；導軌面經中頻淬火，保證了長壽命、高精度和良好的保持性；
2、床頭箱體上部開口為鎖口樣式，結構剛性強,能適應大切削加工;主軸通孔直徑大,由精密高速軸承支撐,旋轉穩定,既可重切又可精車；
3、X向和Z向采用精密研磨級滾珠絲杠副,并使用60度絲杠專用角接觸球軸承支撐，保證了很高的加工精度、定位精度及精度保持性。機床在出廠前采用激光檢測儀進行動態精度檢測和補償，因而機床具有高的定位精度和重復定位精度。
4、底座采用整體底座，消失模鑄造，外觀平正美觀；

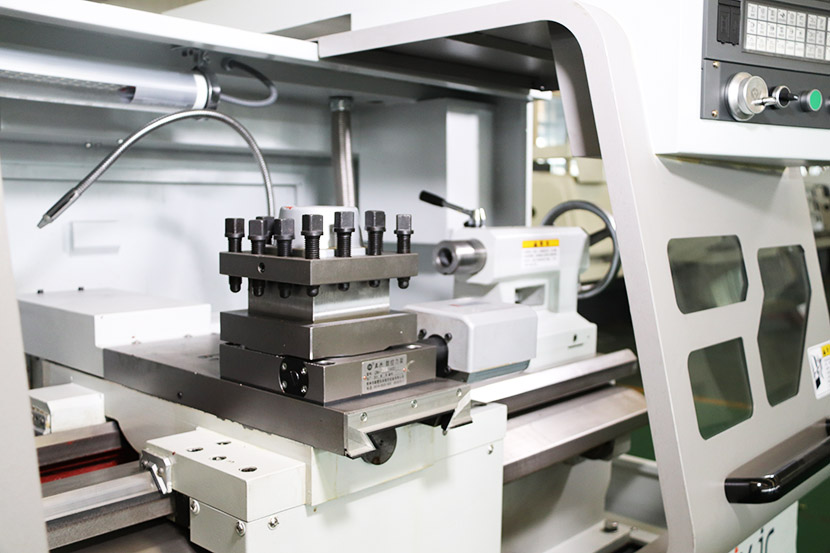

5、電動刀架，換刀快速方便（也可配排刀架）；
6、可以根據用戶需要加裝氣動裝置和液壓裝置、油浴式送料機等
技術參數
| 參 數 | CAK6136c |
床身上最大回轉直徑 | 400mm |
工作臺最大回轉直徑 | 200mm |
主軸轉速范圍（無級） | 50~2000r/min |
主軸通孔直徑 | 54mm |
主軸孔錐度 | MT6 |
兩頂尖距離 | 530/830mm |
最大縱向行程 | 515/815mm |
最大橫向行程 | 300mm |
尾座套筒行程 | 140 mm |
尾座套筒錐度 | MT4 |
車刀規格 | 20x20mm |
快速移動速度 | X : 6 Z : 8 m/min |
精車圓度 | 0.005 mm/100 mm |
精車圓柱度 | 0.01mm/100 mm |
電機功率 | 4/5.5KW |
最小設定單位 | 0.001mm |
重復定位精度 | X:0.005 Z: 0.006mm |
凈重/毛重 | 1350/1450 1550/1650Kg |
外形尺寸（長´寬´高） | 1850/2150*1400*1750mm |
典型工件
