多功能機床又叫多功能車床、輕型多用車床，屬于多功能復合機床，結構為在車床的基礎上增加鉆銑箱，兼具普通車床及鉆、銑床的功能，能完成車、鉆、銑、鏜、攻螺紋、車螺紋等加工。多功能機床廣泛適用于各種小型企業和修理行業對金屬及其他材料的加工，也可用于學校、醫院、科研單位及家庭制作教具，試驗裝置和工藝品等。
多功能車床由床身、床頭箱、鉆銑箱、工作臺、刀架、尾座、走刀箱、溜板箱和垂直升降機構等組成。以CQB9111多功能機床為例，鉆銑部分采用龍門框架封閉結構，橫梁既可沿左右立柱垂直升降，又可繞左立柱轉動，車削主軸采用短懸伸法蘭，尾座套筒全寬配合，整機剛性好。工作臺縱橫向機動進給，可以加工螺紋。
金星機床從機床設計、零部件選用、裝配和精度檢測等都堅持以工業機床的標準來生產多功能車床！2009年金星機床生產的多功能機床被山東省名牌戰略推進委員會和山東省質量技術監督局授予“山東名牌”稱號！一直被模仿，從未被超越！自上世紀九十年代問世以來，就被各科研單位、各大院校、實驗室采購，并出口至美國、俄羅斯、日本、中東等三十多個國家和地區。
設計之初就考慮到了機床的精度和剛性，床身、滑板、工作臺采用HT300、HT250鑄鐵，床身導軌使用數控導軌磨床加工、主軸和床頭箱使用臥式加工中心加工，裝配時接觸面經過手工刮研，保證了精度和穩定性。裝配過程中經過嚴格的精度檢測，確保加工精度達到0.03毫米！

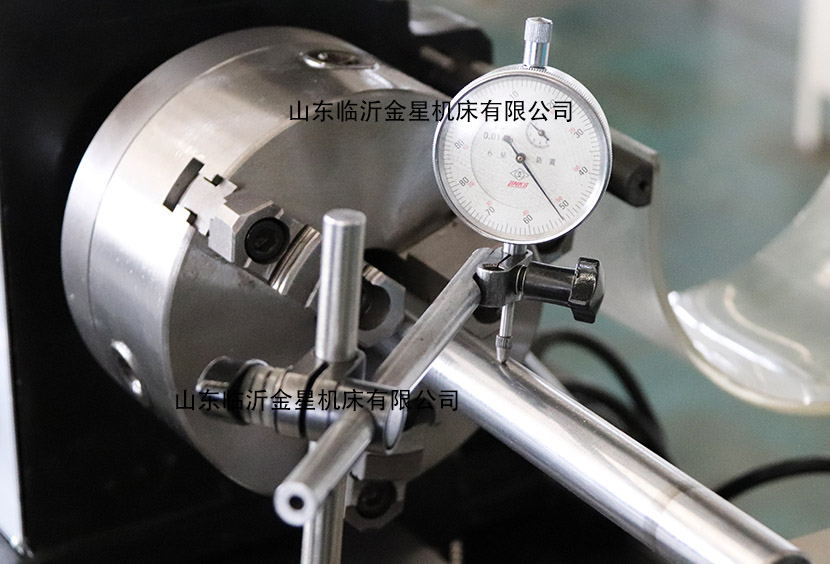

圖為金星多功能機床出廠前使用百分表（精度0.01毫米）進行精度檢測
多功能車床操作步驟講解
車削主軸的正、反轉與停止是由組合開關控制的，按變速牌變化皮帶輪的不同位置，可使主軸得到9級轉速。必須注意：在電機調整運轉后，方可打開護罩變換速度，變速時，需首先旋松中帶輪鎖緊螺栓，待調整適當后再鎖緊。
縱向主運動的操作
鉆銑主軸的正反轉與停止是由組合開關控制的，按轉速牌變換皮帶輪在塔輪上的位置，可使主軸得到9級變速，變速時打開上護罩，視皮帶位置對中帶輪位置與張緊輪位置進行調整，達到以下要求：中皮帶輪外緣與立柱間距離大于4mm，皮帶內圓與立柱及齒條間距離大于5mm，合上護罩，便可操作。
必須注意：1）在電機停止運轉后，方可打開護罩。2）當進行銑削時，應將拉桿自鉆銑主軸上端孔穿入并將鉆銑錐柄拉緊。3）本機提供的鉆夾錐柄尾端帶螺紋孔，鉆削加工時，應用拉桿將錐柄拉緊，防止打滑。用尾座鉆孔時也按此要求。
橫向進給的操作：
提起橫向離合手柄，便可實現機床的橫向機動走刀。
縱向進給操作：
提起縱向離合手柄，便可實現機床的縱向機動進給，互鎖機構保證機動縱走刀與車絲不能同時進行。
螺紋加工的操作：
在溜板箱各手柄處在分離位置時，將手柄向上轉動90度;，使開合螺母與絲杠嚙合，便可進行螺紋加工。
注意：加工螺紋時主軸轉速選用最低速200r/min.
當電源為220V采用正反轉車削螺紋時，必須等電機停轉后，方可將組合開關撥向反轉位置。
注：參照走刀牌變換手柄1、2、3的位置，可得到不同的縱橫進給量及加工螺距，但必須停機變速。
鉆銑進給的操縱：
鉆銑削時，首先松開滑套鎖緊手柄，拉出離合銷，轉動手柄9，便可實現鉆銑削快速進給，盤形彈簧復位。將離合銷推入，轉動微進給手輪，便可實現鉆銑削微進給。銑削時應將滑套鎖緊。
隨著知名度的提高，市場上有不良廠家對我廠產品進行仿冒，購買時請認準星牌商標和山東臨沂金星機床有限公司廠家，謹防假冒。
隨著知名度的提高，市場上有不良廠家對我廠產品進行仿冒，購買時請認準星牌商標和山東臨沂金星機床有限公司廠家，謹防假冒。
