JXL400車削中心
產品描述
JXL400車削中心是兩軸聯動半閉環全功能數控車床，根據當代先進的設計制造技術，執行國家現行最新精度標準及我廠檢測標準，配置國內、外先進的功能部件，各項運動安全可靠。適合加工形狀復雜的回轉零件，能進行柱面、曲面、錐面、階梯面、各種內外螺紋、鉆孔、擴孔、鉸孔和滾壓等加工，尤其適合大批量零件的加工。
所有鑄件采用樹脂砂材料，鑄件尺寸精度高，剛性強，表面質量好，鑄件均經過自經過人工時效與振動時效處理，來降低和均化各工件殘余應力，防止工件變形，提高機床的耐磨性、穩定性、抗振性，使機床長期穩定地連續高速加工。
JXL400車削中心所有結合面均經手工刮研，床頭箱采用HEXAGON三坐標測量儀檢測，整機采用激光干涉儀進行檢測，有效的保證Z軸、X軸的定位精度，反向間隙及機床的穩定性，重復定位精度高。
數控系統采用發那科、廣數系統或凱恩帝等國內外知名品牌，也可根據用戶要求選配其它系統。

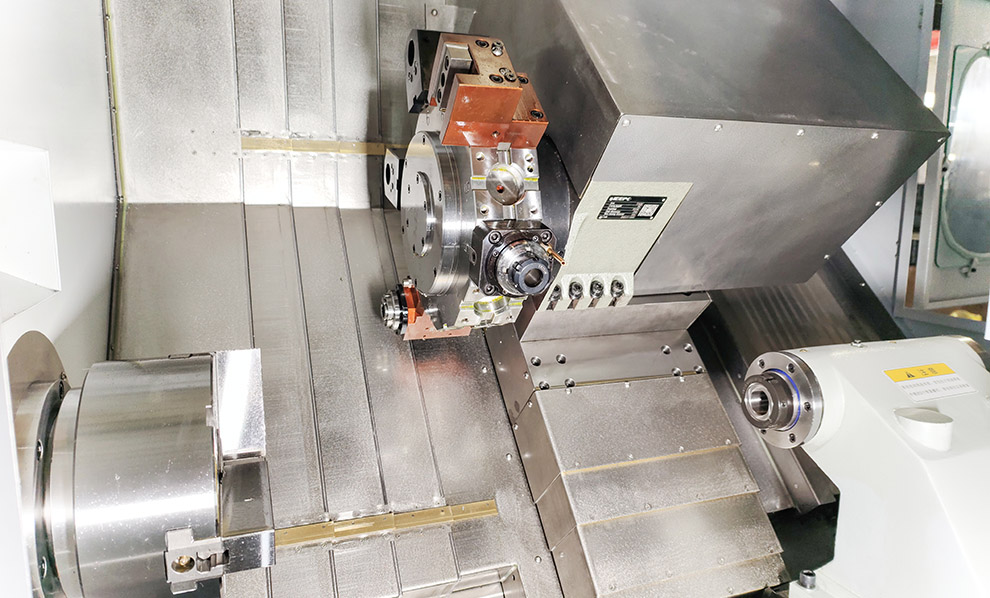

JXL400車削中心配備自走式液壓尾座和伺服刀塔，實現車銑復合加工。
車削中心視頻展示
產品優勢
JXL400車削中心配備伺服刀塔，所有結合面均經手工刮研，床頭箱采用HEXAGON三坐標測量儀檢測，整機采用激光干涉儀進行檢測，有效的保證Z軸、X軸的定位精度，反向間隙及機床的穩定性，重復定位精度高。
⑴ 機電液一體化設計，布局合理、結構緊湊、功能齊全；
⑵ 全防護設計，造形美觀，操作維修方便；
⑶ 落地式水箱，清理維護方便，防漏性能好；
⑷ 整體式床身，45度傾斜導軌，高剛性結構，排屑性能好；
⑸ 配備高揚程、大流量水泵，能實現強力冷卻；
⑹ 兩軸均采用直線滾動導軌，無間隙傳動，剛性好、精度高；
⑺ 配備高性能液壓刀臺，剛性好、精度高、工作可靠；
⑻ 主軸為高剛性高速結構，采用變頻電機驅動，可實現無級變速以及恒線速切削和高速切削；
⑼ 標準型配備液壓動力卡盤，也可按用戶的要求安裝套筒夾頭，裝夾工件方便、工作可靠；
⑽ X軸、Z軸和主軸均配備半閉環反饋裝置；
⑾ 各種聯鎖和保護功能齊全，工作安全可靠；
⑿配備高剛性的液壓動力尾座和高精度的回轉頂尖；
⒀集中式單線阻尼自動潤滑系統，方便可靠；
⒁縱向絲杠在裝配時已加預拉載荷，剛性好，能抵消熱變形，提高了精度。
技術參數
| 項目 | 單位 | 參數 |
| 床身上最大回轉直徑 | mm | 500 |
| 工作臺上最大回轉直徑 | mm | 310 |
| 縱向Z | mm | 500 |
| 橫向X | mm | 250 |
| X軸快速移動速度 | m/min | 24 |
| Z軸快速移動速度 | m/min | 24 |
| 主軸轉速范圍 | r/min | 50-4000 |
| 主軸頭形式 | A2-5 | |
| 主軸孔錐度 | MT | 6 |
| 主軸通孔直徑 | mm | 52/55 |
| 液壓卡盤規格（中空） | in | 6(英寸) |
| 液壓卡盤通孔直徑 | mm | 42 |
| 主軸伺服電機額定功率 | Kw | 7.5 |
| 尾座套筒直徑 | mm | 70 |
| 尾座/尾座套筒行程 | mm | 340/80 |
| 尾座套筒錐度 | MT | 4 |
| X/Z軸重復定位精度 | mm | 0.006/0.006 |
| X/Z軸定位精度 | mm | 0.008/0.01 |
| 標準刀方尺寸 | mm | 20×20 |
| 最大鏜刀桿直徑 | mm | 25 |
| 機床總功率 | Kw | 10 |
| 機床外形尺寸 | mm | 2200×1600×1750 |
| 毛重/凈重 | Kg | 3600/3400 |
典型工件
專機定制
山東臨沂金星機床有限公司原臨沂機床廠，創建于1965年，是以研發、生產制造機電一體化數控機床產品和特色出口產品等為主營業務的國家級高新技術企業，具有年生產立式加工中心、數控銑床、數控車床、普通車床、車銑復合機床、平面磨床等萬余臺的綜合生產能力，企業通過ISO9001國際質量體系認證，享有自營進出口經營權，為國家級專精特新小巨人企業、中國專利山東明星企業，擁有省級企業技術中心、省級一企一技術中心。
金星機床擁有多年專用機床制造經驗，在通用數控機床基礎上重新設計、工序集成，設計出差速器殼體專用機床、砂輪加工專用機床、曲軸加工專用機床、水表殼加工專用機床、航空插頭專用機床和汽油機外殼倒角加工機床。生產效率提升的同時降低了人工成本。
